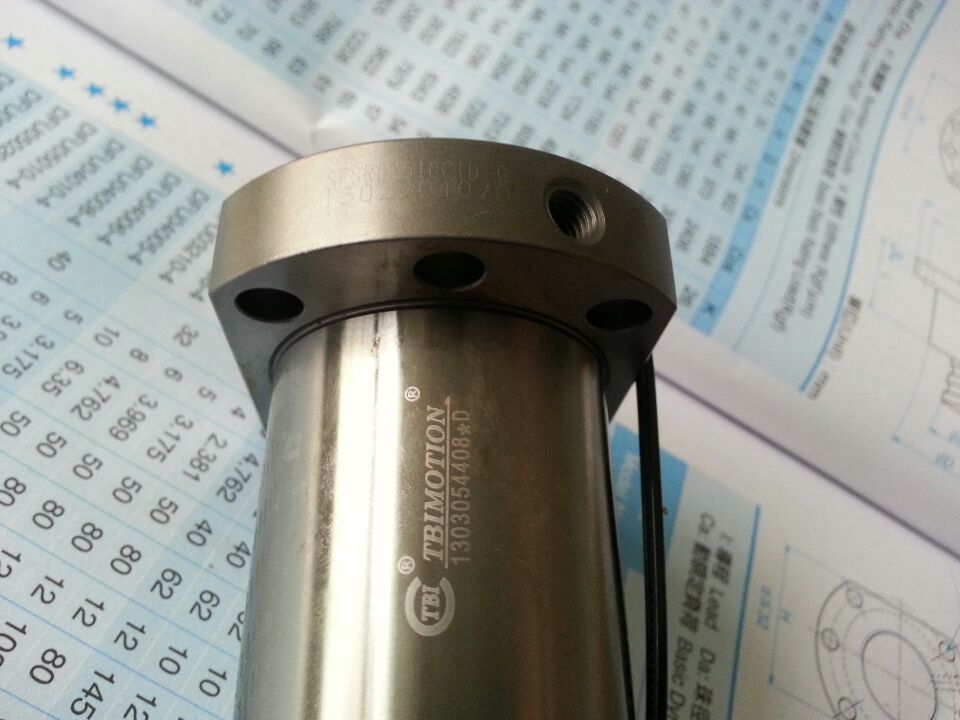

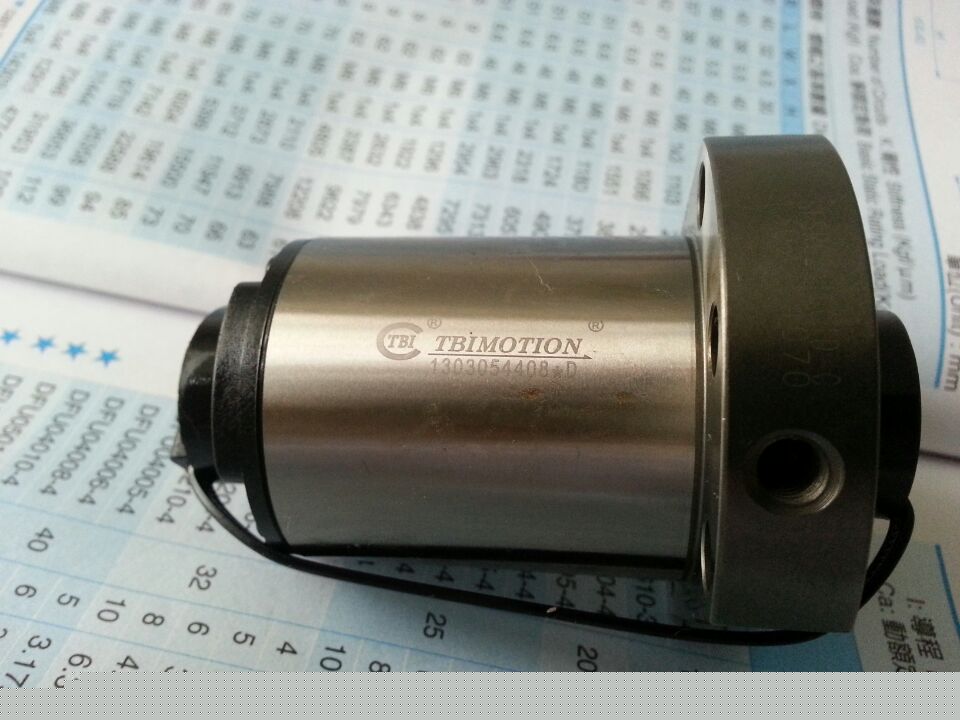

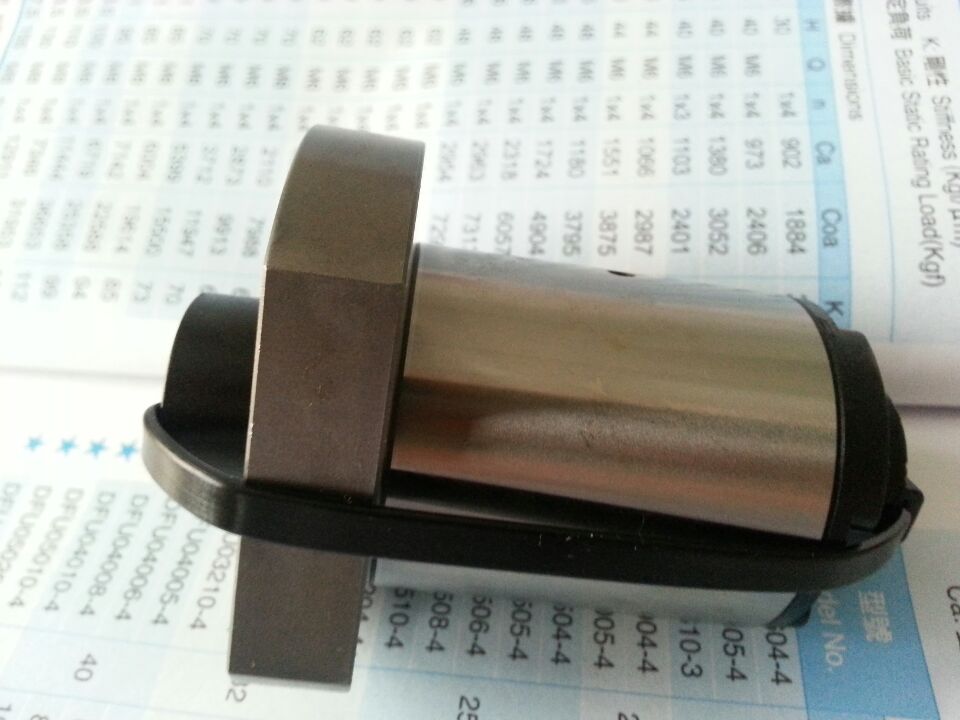

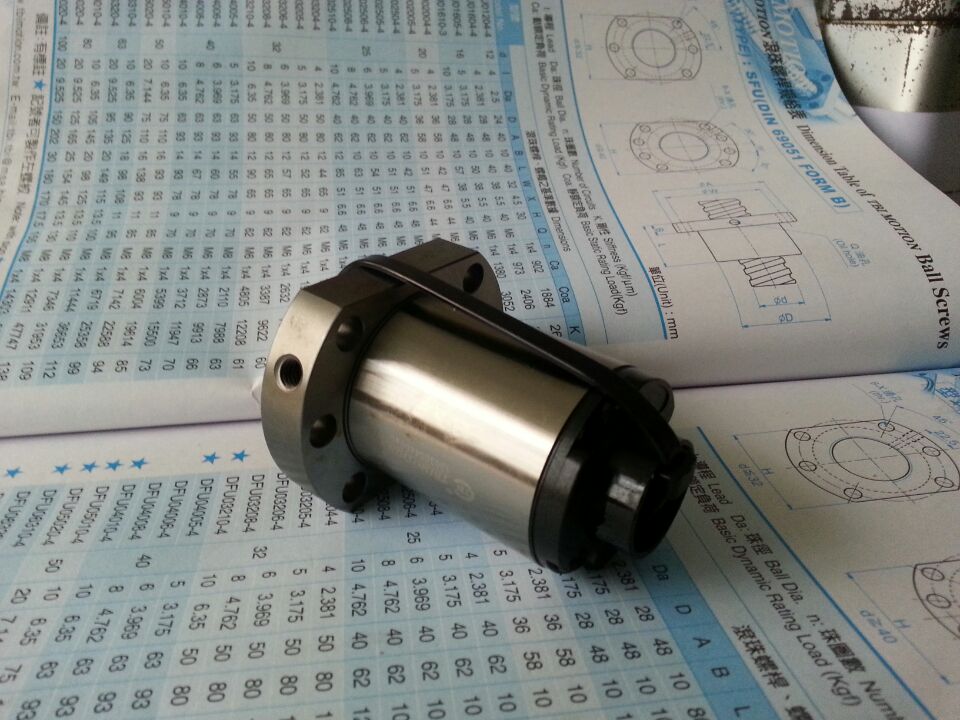

TBI滚珠丝杆SFS2510/台湾TBI螺母SFS2510

产品品牌:台湾TBI滚珠丝杠
产品介绍:
东莞君驰机电设备有限公司销售台湾TBI品牌产品

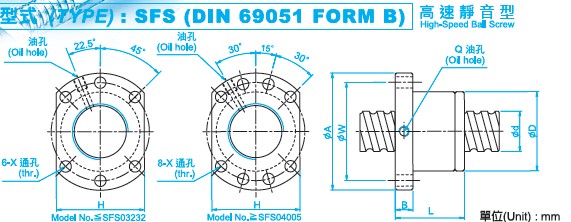

SFS2510滚珠丝杆参数
型号:SFS2510
丝杆外径:25
导程:10
珠径:3.175
螺母外径:40
法兰直径:62
法兰的厚度:12
螺母的长度:62
安装孔之间的距离:51
法兰的宽度:48
珠圈数:3.8×1
动额定负荷:1638
静额定负荷:4633
刚性:45。

TBI滚珠丝杆,TBI直线导轨,型号齐全,供应充足。

台湾TBI滚珠丝杆,台湾TBI丝杆螺母,现货供应,假一赔十。

TBI滚珠丝杆SFS2510,台湾TBI螺母SFS2510原装正品,长期备货。

本公司专业销售台湾TBI品牌滚珠丝杆,我们以优质的服务,提供高性价比的产品,我们以最快的速度,让您在最短的时间内拿到最佳的产品,保质保量,是我们的服务准则,如有需要,敬请咨询!

TBI滚珠丝杆类型
  常用的循环方式有两种:外循环和内循环。滚珠在循环过程中有时与丝杠脱离接触的称为外循环;始终与丝杠保持接触的称为内循环。滚珠每一个循环闭路称为列,每个滚珠循环闭路内所含导程数称为圈数。内循环滚珠丝杠副的每个螺母有2列、3列、4列、5列等几种,每列只有一圈;外循环每列有1.5圈、2.5圈和3.5圈等几种。
1)外循环:外循环是滚珠在循环过程结束后通过螺母外表面的螺旋槽或插管返回丝杠螺母间重新进入循环。,外循环滚珠丝杠螺母副按滚珠循环时的返回方式主要有端盖式、插管式和螺旋槽式。常用外循环方式:(a)端盖式;(b)插管式;(c)螺旋槽式(a)所示是端盖式,在螺母上加工一纵向孔,作为滚珠的回程通道,螺母两端的盖板上开有滚珠的回程口,滚珠由此进入回程管,形成循环。(b)所示为插管式,它用弯管作为返回管道,这种结构工艺性好,但是由于管道突出螺母体外,径向尺寸较大。(c)所示为螺旋槽式,它是在螺母外圆上铣出螺旋槽,槽的两端钻出通孔并与螺纹滚道相切,形成返回通道,这种结构比插管式结构径向尺寸小,但制造较复杂。外循环滚珠丝杠外循环结构和制造工艺简单,使用广泛。其缺点是滚道接缝处很难做得平滑,影响滚珠滚道的平稳性。
2)内循环:所示为内循环滚珠丝杠。内循环均采用反向器实现滚珠循环,反向器有两种类型。(a)所示为圆柱凸键反向器,它的圆柱部分嵌入螺母内,端部开有反向槽2。反向槽靠圆柱外圆面及其上端的圆键1定位,以保证对准螺纹滚道方向。所示为扁圆镶块反向器,反向器为一般圆头平键镶块,镶块嵌入螺母的切槽中,其端部开有反向槽3,用镶块的外轮廓定位。两种反向器比较,后者尺寸较小,从而减小了螺母的径向尺寸及缩短了轴向尺寸。但这种反向器的外轮廓和螺母上的切槽尺寸精度要求较高。


滚珠丝杠是通过钢球在丝杠轴沟道和螺母中滚动,将旋转运动转换为直线运动的一种机械单元。并且通过循环机构使钢球能无限的滚动。由于滚动运动的关系,相对于滑动丝杠具有更好的传动效率。直线传动效率甚至可以达到90%以上。通过精密机械研磨的精密研磨丝杠能拥有一个非常高的精度,进给量达到微米级。 TBI滚珠丝杠系列型号 SFS系列滚珠丝杠螺母(台湾TBI滚珠丝杠) SFS01205-2.8,SFS01210-2.8,SFS01605-3.8,SFS01610-2.8,SFS01616-1.8,SFS01616-2.8,SFS01620-1.8,SFS02005-3.8,SFS02006-4.8,SFS02008-4.8,SFS02010-3.8,SFS02020-1.8,SFS02020-2.8,SFS02505-3.8,SFS02506-4.8,SFS02508-4.8,SFS02510-3.8,SFS02525-1.8,SFS02525-2.8,SFS03205-3.8,SFS03206-4.8,SFS03208-4.8,SFS03210-3.8,SFS03220-2.8,SFS03232-1.8,SFS03232-2.8,SFS04005-3.8,SFS04006-4.8,SFS04008-4.8,SFS04010-3.8,SFS04020-2.8,SFS04040-1.8,SFS04040-2.8,SFS05005-3.8,SFS05010-3.8,SFS05012-3.8,SFS05020-3.8,SFS05050-1.8,SFS05050-2.8,SFS06310-3.8,SFS06316-3.8,SFS06320-3.8,SFS08010-3.8,SFS10020-3.8, 代理经销台湾TBI滚珠丝杠,保证原装台湾TBI滚珠螺杆,TBI滚珠丝杆SFS2510产品,大量库存现货,交货期快,欢迎来电咨询!

【贴心的服务】
我们以最好的质量,最优的价格为您提供最完善的服务!顾客的满意是我们服务的宗旨,顾客的信赖是我们永远的追求!
我们将会更加努力进取,争取我们的产品遍部全国各地每个角落。多年来我们凭借良好的质量和信誉,已于几百家客户建立了长期合作的关系。 常年备有大量的现货库存,设有大型现代化立体仓库,优秀的销售团队,专业的进口滚珠丝杆工程师,快捷的物流配送,为客户提供全天候通关配货。
请需要滚珠丝杠的朋友联系:孙 生 联系电话:13537075075。

客服QQ:1827445325(一) 635572465(二)

东莞市君驰机电设备有限公司专业为您提供TBI滚珠丝杆SFS2510/台湾TBI螺母SFS2510,如有需要,可直接联系:
龙先生 15820923927 QQ交谈
