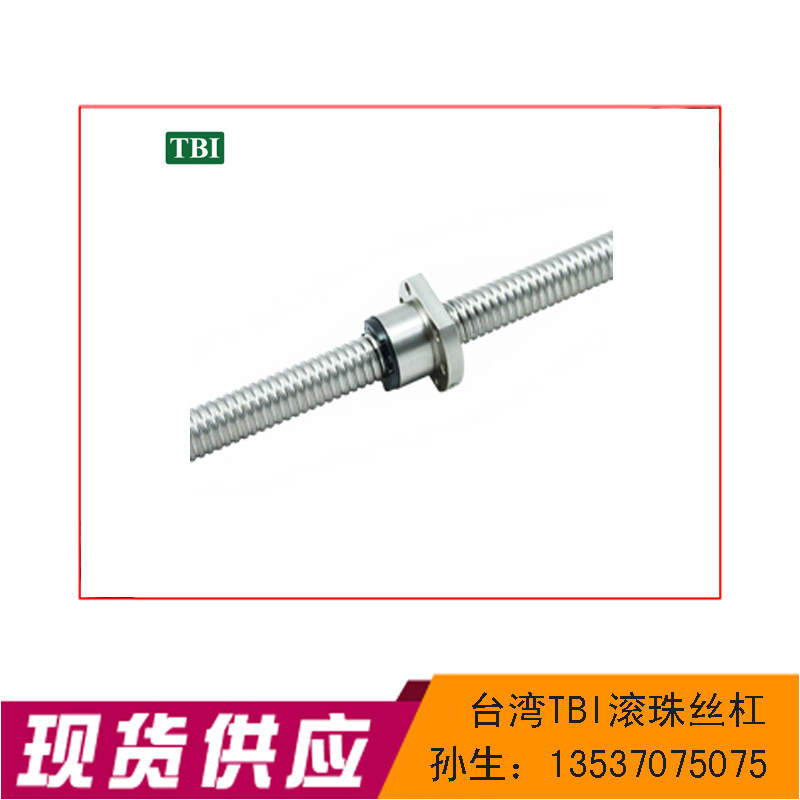

TBI滚珠丝杆SFS1205滚珠螺杆进口丝杠供应商

产品品牌:台湾TBI滚珠丝杠
产品介绍:
台湾TBI滚珠丝杆,TBI滚珠丝杆SFS1205,台湾TBI,SFS1205TBI螺母

本公司销售台湾TBI品牌滚珠丝杆,型号齐全,库存充足,长期供应。

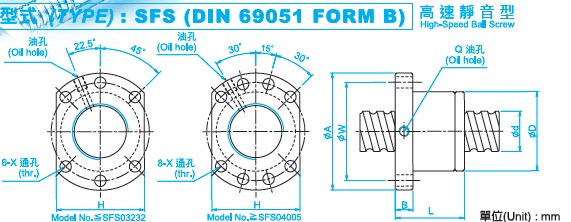

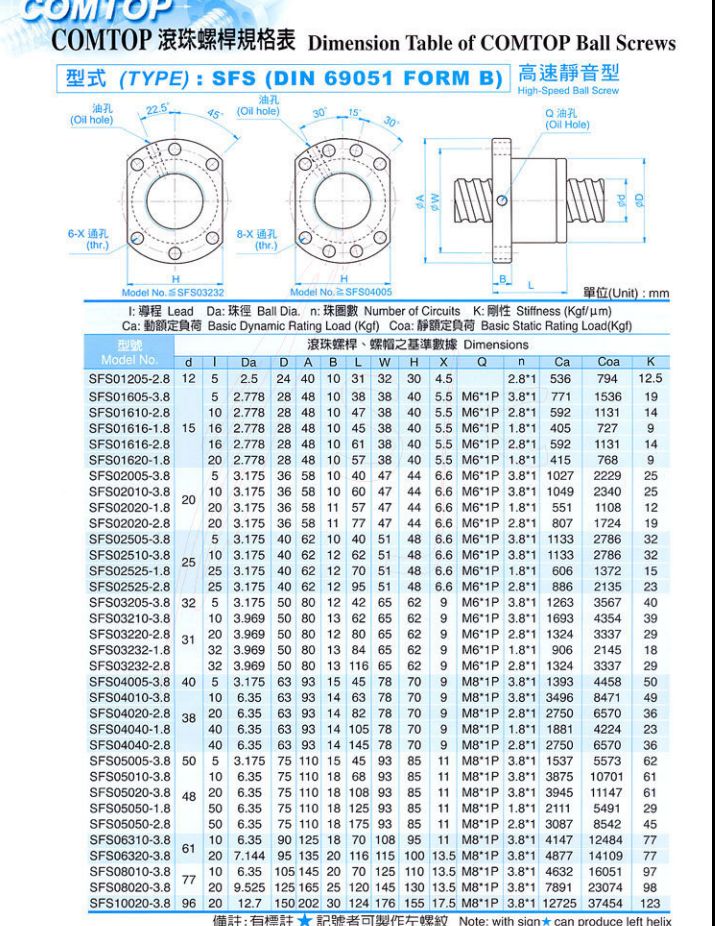

SFS1205滚珠丝杆参数
型号:SFS1205
丝杆外径:12
导程:5
珠径:2.5
螺母外径:24
法兰直径:40
法兰的厚度:10
螺母的长度:31
安装孔之间的距离:32
法兰的宽度:30
珠圈数:2.8×1
动额定负荷:661
静额定负荷:1316
刚性:19。

TBI滚珠丝杆SFS1205产品介绍:


滚珠螺杆在高速高精数控机床上应用

  1适当加大螺杆的转速、导程和螺纹头数。目前常用大导程滚珠螺杆名义直径与导程的匹配为:40mm×20mm,50mm×25mm,50mm×30mm等,其进给速度均可达到60m/min以上。为了提高滚珠丝杆的刚度和承载能力,大导程滚珠螺杆一般采用双头螺纹,以提高滚珠的有效承载圈数。

  2改进结构,提高滚珠运动的流畅性。改进滚珠循环反向装置,优化回珠槽的曲线参数,采用三维造型的导珠管和回珠器,真正做到沿着内螺纹的导程角方向将滚珠引进螺母体中,使滚珠运动的方向与滚道相切而不是相交。这样可把冲击损耗和噪声减至最小。

  3采用“空心强冷”技术。高速滚珠螺杆在运行时由于摩擦产生高温,造成螺杆的热变形,直接影响高速机床的加工精度。采用“空心强冷”技术,就是将恒温切削液通入空心丝杆的孔中,对滚珠螺杆进行强制冷却,保持滚珠副温度的恒定。这个措施是提高中、大型滚珠螺杆高速性能和工作精度的有效途径。

  4对于大行程的高速进给系统,可采用螺杆固定、螺母旋转的传动方式。此时,螺母一边转动、一边沿固定的螺杆作轴向移动,由于丝杆不动,可避免受临界转速的限制,避免了细长滚珠螺杆高速运转时出现的种种问题。螺母惯性小、运动灵活,可实现的转速高。

  5进一步提高滚珠螺杆的制造质量。通过采用上述种种措施后,可在一定程度上克服传统滚珠螺杆存在的一些问题。其最大快速移动速度可达60m/min,个别情况下甚至可达90m/min,加速度可达15m/s2。由于滚珠螺杆历史悠久、工艺成熟、应用广泛、成本较低,因此在中等载荷、进给速度要求并不十分高、行程范围不太大小于4~5m的一般高速。

滚动功能部件的新产品开发方面:

1、批量生产精密高速滚珠丝杠副的制造技术和装备。
2、与直线电机配套的高速、高刚度、低噪声精密滚动直线导轨副。
3、根据主机的需要研发智能化、复合化、机电一体化的高性能滚动功能部件产品。
4、用于重型数控机床的高精度、高刚度滚柱直线导轨副。
5、开发滚动功能部件绿色产品。
在提升制造工艺水平方面:
1、满足尺寸稳定性、可靠性、易成型性和生产效率要求的新材料及热工工艺及其装备的开发。
2、滚珠丝杠精密冷轧技术及装备的国产化,P3级以下的滚珠丝杠全面推广冷轧工艺。
3、引进并消化吸收CNC精密旋风硬铣削技术,装备国产化使P3级以下以旋风铣手段部分取代螺纹磨削。
4、滚珠返向装置的优化设计及一次成型制造技术的产业化。
5、提高滚道廓形精度的相关技术。

滚珠丝丝杆的安装:

a滚珠丝杠副仅用于承受轴向负荷。径向力、弯矩会使滚珠丝杠副产生附表面接触应力等负荷,从而可能造成丝杠的永久性损坏。因此,滚珠丝杠副安装到机床时,应注意:
(1)丝杠的轴线必须和之配套导轨的轴线平行,机床的两端轴承座与螺母座必须三点成一线;
(2)安装螺母时,尽量靠近支撑轴承;
(3)同时安装支撑轴承时,尽量靠近螺母安装部位。
b.滚珠丝杠安装到机床时,请不要把螺母从丝杠轴上卸下来。如必须卸下来时要使用辅助套,否则装卸时滚珠有可能脱落。螺母装卸时应注意以下几点:
(1)辅助套外径应小于丝杠底径0.1-0.2mm;
(2)辅助套在使用中必须靠紧丝杠螺纹轴肩;
(3)卸装时,不可使用过大力以免螺母损坏;
(4)装入安装孔时要避免撞击和偏心。

东莞君驰机电设备有限公司专业销售滚珠丝杆,代理品牌台湾TBI,我们从事经验丰富,拥有一批技术经验的丰富的加工师傅,保质保量,为您提供最优质的产品,赢得您的青睐。

TBI滚珠丝杆SFS1205产品详细参数,敬请咨询!
