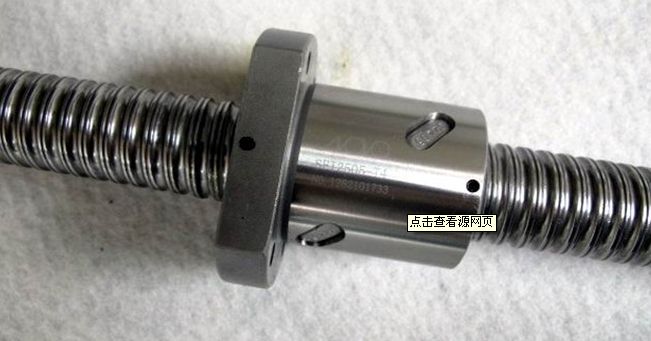

台湾TBI滚珠丝杠SFS3232滚珠丝杆

产品品牌:台湾TBI滚珠丝杠
产品介绍:

SFS3232-1.8滚珠丝杠参数
型号:SFS3232
丝杆外径:31
导程:32
珠径:3.969
螺母外径:50
法兰直径:80
法兰的厚度:13
螺母的长度:84
安装孔之间的距离:65
法兰的宽度:62
珠圈数1.8×1
动额定负荷:1257
静额定负荷:3426
刚性:27。

滚珠丝杠副在一般机床上的目的:
①滚珠丝杠副传动效率高,运转轻快,可减轻操作者劳动强度。
②利用滚珠丝杠副运动可逆性、将直线运动转换为旋转运动。
③利用滚珠丝杠的运动同步陛,保证运动平稳。

SFS3232-2.8滚珠丝杠参数
型号:SFS3232
丝杆外径:31
导程:32
珠径:3.969
螺母外径:50
法兰直径:80
法兰的厚度:13
螺母的长度:116
安装孔之间的距离:65
法兰的宽度:62
珠圈数2.8×1
动额定负荷:1838
静额定负荷:5329
刚性:42。

TBI滚珠丝杆的用途
滚珠丝杠轴承为适应各种用途,提供了标准化种类繁多的产品。滚珠的循环方式有循环导管式、循环器式、端盖式。预压方式有定位预压(双螺母方式、位预压方式)、定压预压。可根据用途选择适当类型。丝杆有高精度研磨加工的精密滚珠丝杠(精度分为从CO-C7的6个等级)和经高精度冷轧加工成型的冷轧滚珠丝杠轴承(精度分为从C7-C10的3个等级)。另外,为应付用户急需交货的情况,还有已对轴端部进行了加工的成品,可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。作为此轴承的周边零部件,在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了,可供用户选择使用。


TBI滚珠丝杠副的安全使用:
? 润滑
为使滚珠丝杠副充分发挥机能,在其工作状态下,必须润滑,润滑方式主要有以下两种:
a.润滑脂
润滑脂的给脂量一般是螺母内部空间容积的1/3,滚珠丝杠副出厂时在螺母内部已加注GB7324-942#锂润滑脂。
b.润滑油
运动黏度28.5-74cst(400T)的润滑油。给油量随使用条件(加抑制量)等的不同而有所变化。
? 防尘
滚珠丝杠与滚动轴承一样,如果污物及异物进入就很快使它磨耗,成为破损的原因。因此,考虑有污物异物(切削碎削)进入时,必须采用防尘装置(折皱保护罩、丝杠护套等),将丝杠轴完全保护起来。
另外,如没有异物,但有浮沉时可在滚珠螺母两端增加防尘圈。
? 使用
滚珠丝杠副在使用时应注意以下事项:
a.滚珠螺母应在有效行程内运动,必要时在行程两端配置限位,以避免螺母约程脱离丝杠轴而使滚珠脱落。
b.滚珠丝杠副由于传动效率高,不能自锁,在用于垂直方向传动时,如部件重量未加平衡,必须防止传动停止或电机失电后,因部件自重而产生的逆传动。
c.滚珠丝杠副正常工作环境温度范围±60℃。
? 安装

滚珠丝杠副在安装时应注意以下事项:
a滚珠丝杠副仅用于承受轴向负荷。径向力、弯矩会使滚珠丝杠副产生附表面接触应力等负荷,从而可能造成丝杠的永久性损坏。因此,滚珠丝杠副安装到机床时,应注意:
(1)丝杠的轴线必须和之配套导轨的轴线平行,机床的两端轴承座与螺母座必须三点成一线;
(2)安装螺母时,尽量靠近支撑轴承;
(3)同时安装支撑轴承时,尽量靠近螺母安装部位。
b.滚珠丝杠安装到机床时,请不要把螺母从丝杠轴上卸下来。如必须卸下来时要使用辅助套,否则装卸时滚珠有可能脱落。螺母装卸时应注意以下几点:
(1)辅助套外径应小于丝杠底径0.1-0.2mm;
(2)辅助套在使用中必须靠紧丝杠螺纹轴肩;
(3)卸装时,不可使用过大力以免螺母损坏;
(4)装入安装孔时要避免撞击和偏心。

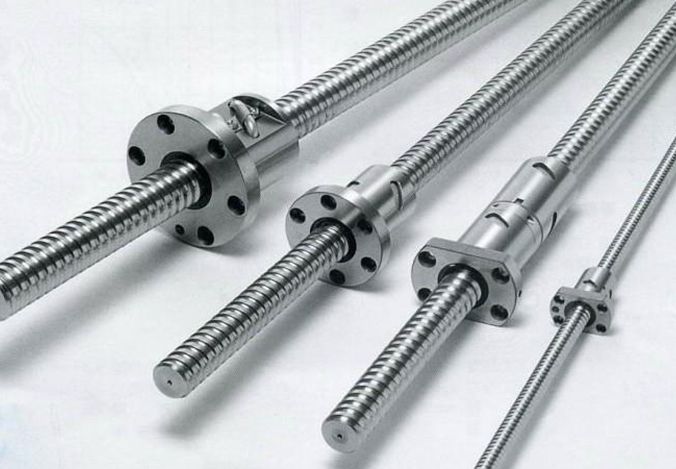

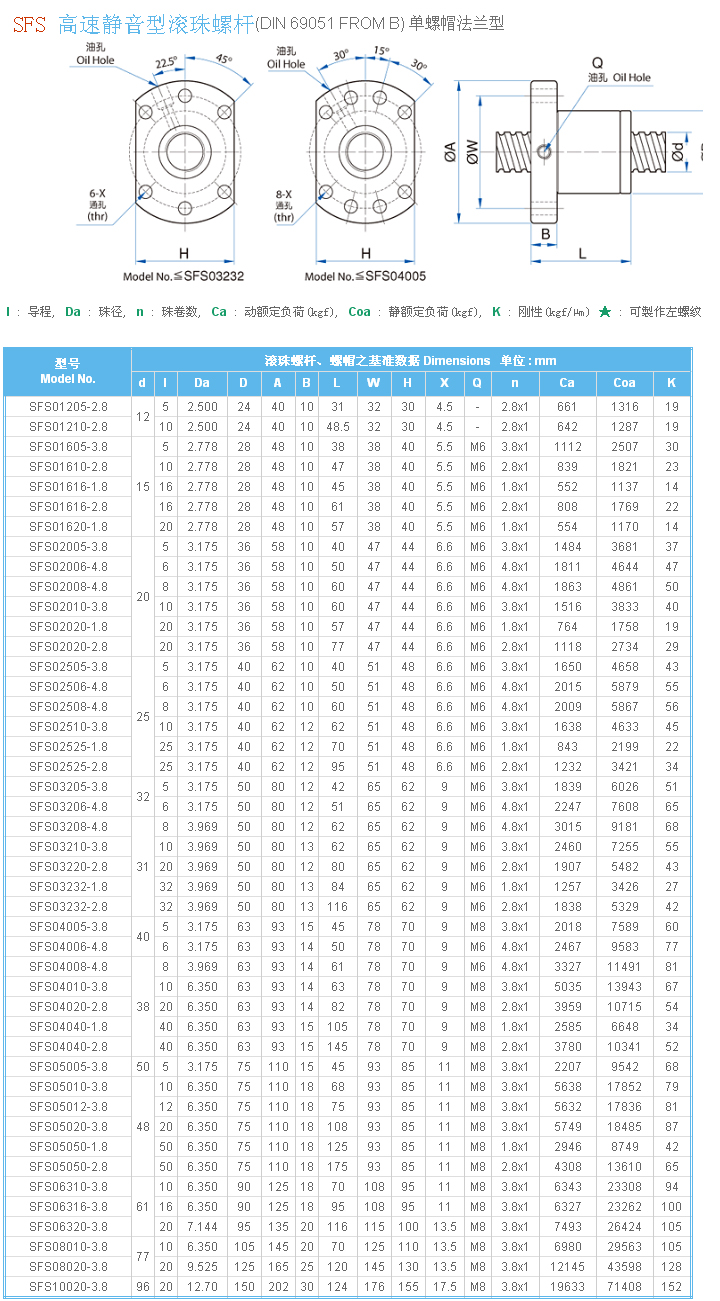

滚珠丝杠是通过钢球在丝杠轴沟道和螺母中滚动,将旋转运动转换为直线运动的一种机械单元。并且通过循环机构使钢球能无限的滚动。由于滚动运动的关系,相对于滑动丝杠具有更好的传动效率。直线传动效率甚至可以达到90%以上。通过精密机械研磨的精密研磨丝杠能拥有一个非常高的精度,进给量达到微米级。 TBI滚珠丝杠系列型号 SFS系列滚珠丝杠螺母(台湾TBI滚珠丝杠) SFS01205-2.8,SFS01210-2.8,SFS01605-3.8,SFS01610-2.8,SFS01616-1.8,SFS01616-2.8,SFS01620-1.8,SFS02005-3.8,SFS02006-4.8,SFS02008-4.8,SFS02010-3.8,SFS02020-1.8,SFS02020-2.8,SFS02505-3.8,SFS02506-4.8,SFS02508-4.8,SFS02510-3.8,SFS02525-1.8,SFS02525-2.8,SFS03205-3.8,SFS03206-4.8,SFS03208-4.8,SFS03210-3.8,SFS03220-2.8,SFS03232-1.8,SFS03232-2.8,SFS04005-3.8,SFS04006-4.8,SFS04008-4.8,SFS04010-3.8,SFS04020-2.8,SFS04040-1.8,SFS04040-2.8,SFS05005-3.8,SFS05010-3.8,SFS05012-3.8,SFS05020-3.8,SFS05050-1.8,SFS05050-2.8,SFS06310-3.8,SFS06316-3.8,SFS06320-3.8,SFS08010-3.8,SFS10020-3.8, 代理经销台湾TBI滚珠丝杠,保证原装台湾TBI滚珠螺杆,产品,大量库存现货,交货期快,欢迎来电咨询!

【贴心的服务】
我们以最好的质量,最优的价格为您提供最完善的服务!顾客的满意是我们服务的宗旨,顾客的信赖是我们永远的追求!
我们将会更加努力进取,争取我们的产品遍部全国各地每个角落。多年来我们凭借良好的质量和信誉,已于几百家客户建立了长期合作的关系。 常年备有大量的现货库存,设有大型现代化立体仓库,优秀的销售团队,专业的进口滚珠丝杆工程师,快捷的物流配送,为客户提供全天候通关配货。
请需要滚珠丝杠的朋友联系:孙 生 联系电话:13537075075。

客服QQ:1827445325(一) 635572465(二)

东莞市君驰机电设备有限公司专业为您提供台湾TBI滚珠丝杠SFS3232滚珠丝杆,如有需要,可直接联系:
龙先生 15820923927 QQ交谈
