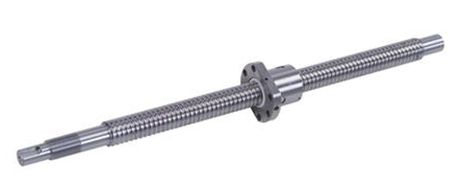

台湾TBI滚珠丝杆SFS01210

产品品牌:台湾TBI滚珠丝杠
产品介绍:

SFS1210滚珠丝杠参数
型号:SFS1210
丝杆外径:12
导程:10
珠径:2.5
螺母外径:24
法兰直径:40
法兰的厚度:10
螺母的长度:48.5
安装孔之间的距离:32
法兰的宽度:30
珠圈数:2.8×1
动额定负荷:642
静额定负荷:1287
刚性:19。

高速加工用的进给滚珠丝杠普遍采取如下的改进措施。
1)加大丝杠的导程和增加螺纹的线数。前者为提高丝杠每转的进给量(即进给速度),后者则为弥补丝杠导程增大后所带来的轴向刚度和承载能力的下降。
2)将实心丝杠改为空心的,这既是为减少丝杠的重量和惯量,也是为便于对丝杠采取通水内冷,以利于提高丝杠转速,提高进给/快移速度和加速的能力,减少热影响。
3)改进回珠器和滚道的设计制造质量,使滚珠的循环更流畅,摩擦损耗更少。
4)采用滚珠丝杠固定,螺母与连接在移动部件上的伺服电动机集成在一起。

SFS01210台湾TBI滚珠螺母,东莞TBI滚珠丝杆专业代理商

东莞TBI滚珠丝杆交期快,质量优,价格优,一年保证质量,让您的机械运转无忧;


TBI MOTION滾珠螺桿

高信賴性

TBI滾珠螺桿是以多年來所累積的製品技術為基礎,從材料、熱處理、製造、檢查至出貨,都是以嚴謹的品保制度來加以管理,因此具有高信賴性。

圓滑的動作性

滾珠螺桿具有比滑動螺桿更高的效率,所需扭矩只有30%以下。可輕易將直線運動變換為回轉運動。
滾珠螺桿即使給與預壓,亦能維持圓滑的動作特性。

無背隙與高剛性

滾珠螺桿,採用哥德式(Gothic arch)溝槽形狀、軸方向間隙調整至極小亦能輕易轉動。又於一個或兩個螺帽間做預壓調整,予消除軸方向間隙,使其具有可符合使用條件的適當剛性。

循環方式

外循環的方式提供較順暢之鋼珠迴流、較低噪音。對於高導程及大直徑滾珠螺桿提供較佳的工作品質。
內循環構造的優點,使螺帽外徑為精巧的「圓周型」。因此適合內部空間較小的機器。

優異的耐久性

TBI MOTION滾珠螺桿以累積多年的滾珠螺桿之生產技術荷基礎,
採用嚴謹的材料藉由高度熱處理及加工技術,可供給耐久性的製品。

供应台湾TBI滚珠螺杆
●TBI滚珠丝杆型号:
SCI系列:SCI01604-4 SCI01605-4 SCI02004-4 SCI02005-4 SCI02504-4 SCI02505-4 SCI02510-4 SCI03204-4 SCI03205-4 SCI03210-4 SCI04005-4 SCI04010-4 SCI05010-4 SCI06310-4 SCI08010-4
SFS系列:SFS01205-2.8 SFS01210-2.8 SFS01605-3.8 SFS01610-2.8 SFS01616-1.8 SFS01616-2.8 SFS01620-1.8 SFS02005-3.8 SFS02006-4.8 SFS02008-4.8 SFS02010-3.8 SFS02020-1.8 SFS02020-2.8 SFS02505-3.8 SFS02506-4.8 SFS02508-4.8 SFS02510-3.8 SFS02525-1.8 SFS02525-2.8 SFS03205-3.8 SFS03206-4.8 SFS03208-4.8 SFS03210-3.8 SFS03220-2.8 SFS03232-1.8 SFS03232-2.8 SFS04005-3.8 SFS04006-4.8 SFS04008-4.8 SFS04010-3.8 SFS04020-2.8 SFS04040-1.8 SFS04040-2.8 SFS05005-3.8 SFS05010-3.8 SFS05012-3.8 SFS05020-3.8 SFS05050-1.8 SFS05050-2.8 SFS06310-3.8 SFS06316-3.8 SFS06320-3.8 SFS08010-3.8 SFS08020-3.8 SFS10020-3.8
DFS系列:DFS01605-3.8 DFS01610-2.8 DFS02005-3.8 DFS02006-4.8 DFS02008-4.8 DFS02010-3.8 DFS02505-3.8 DFS02506-4.8 DFS02508-4.8 DFS02510-3.8 DFS03205-3.8 DFS03206-4.8 DFS03208-4.8 DFS03210-3.8 DFS03220-2.8 DFS04005-3.8 DFS04006-4.8 DFS04008-4.8 DFS04010-3.8 DFS04020-2.8 DFS05005-3.8 DFS05010-3.8 DFS05012-3.8 DFS05020-3.8 DFS06310-3.8 DFS06316-3.8 DFS06320-3.8 DFS08010-3.8 DFS08020-3.8 DFS10020-3.8
SFV系列:SFV01205-2.8 SFV01210-2.7 SFV01510-2.7 SFV01604-3.8 SFV01605-4.8 SFV01610-2.7 SFV02004-4.8 SFV02005-4.8 SFV02010-2.7 SFV02020-1.8 SFV02505-4.8 SFV02506-4.8 SFV02508-4.8 SFV02510-2.7 SFV02525-1.8 SFV03204-4.8 SFV03205-4.8 SFV03206-4.8 SFV03208-4.8 SFV03210-4.8 SFV03220-2.7 SFV04005-4.8 SFV04010-4.8 SFV04020-2.7 SFV05005-4.8 SFV05010-4.8 SFV05020-2.7 SFV06310-4.8 SFV06320-2.7 SFV08010-4.8 SFV08020-4.8 SFV08020-7.6
DFV系列:DFV01510-2.7 DFV01604-3.8 DFV01605-4.8 DFV01610-2.7 DFV02004-4.8 DFV02005-4.8 DFV02010-2.7 DFV02505-4.8 DFV02506-4.8 DFV02508-4.8 DFV02510-2.7 DFV03204-4.8 DFV03205-4.8 DFV03206-4.8 DFV03208-4.8 DFV03210-4.8 DFV03220-2.7 DFV04005-4.8 DFV04010-4.8 DFV04020-2.7 DFV05005-4.8 DFV05010-4.8 DFV05020-2.7 DFV06310-4.8 DFV06320-2.7 DFV08010-4.8 DFV08020-4.8 DFV08020-7.6
SFI系列:SFI01604-4 SFI01605-4 SFI01610-3 SFI02004-4 SFI02005-4 SFI0205T-4 SFI02504-4 SFI02505-4 SFI02510-4 SFI03204-4 SFI03205-4 SFI03210-4 SFI04005-4 SFI04010-4 SFI05010-4 SFI06310-4 SFI08010-4
DFI系列:DFI01604-4 DFI01605-4 DFI02004-4 DFI02005-4 DFI02504-4 DFI02505-4 DFI02510-4 DFI03204-4 DFI03205-4 DFI03210-4 DFI04005-4 DFI04010-4 DFI05010-4 DFI06310-4 DFI08010-4
SFU系列:SFU01204-4 SFU01604-4 SFU01605-4 SFU01610-4 SFU02004-4 SFU02005-4 SFU02504-4 SFU02505-4 SFU02506-4 SFU02508-4 SFU02510-4 SFU03204-4 SFU03205-4 SFU03206-4 SFU03208-4 SFU03210-4 SFU04005-4 SFU04006-4 SFU04008-4 SFU04010-4 SFU05010-4 SFU05020-4 SFU06310-4 SFU06320-4 SFU08010-4 SFU08020-4 SFU10020-4
DFU系列:DFU01604-4 DFU01605-4 DFU01610-4 DFU02004-4 DFU02005-4 DFU02504-4 DFU02505-4 DFU02506-4 DFU02508-4 DFU02510-4 DFU03204-4 DFU03205-4 DFU03206-4 DFU03208-4 DFU03210-4 DFU04005-4 DFU04006-4 DFU04008-4 DFU04010-4 DFU05010-4 DFU05020-4 DFU06310-4 DFU06320-4 DFU08010-4 DFU08020-4 DFU10020-4
SFT系列:SFT02005-5 SFT02505-5 SFT02510-2.5 SFT03205-5 SFT03206-5 SFT03208-5 SFT03210-5 SFT03220-2.5 SFT04005-5 SFT04010-5 SFT04020-2.5 SFT05010-5 SFT05020-2.5 SFT06310-5 SFT06320-2.5 SFT08010-5 SFT08020-5 SFT08020-7.5
DFT系列:DFT02005-5 DFT02505-5 DFT02510-2.5 DFT03205-5 DFT03206-5 DFT03208-5 DFT03210-5 DFT03220-2.5 DFT04005-5 DFT04010-5 DFT04020-2.5 DFT05010-5 DFT05020-2.5 DFT06310-5 DFT06320-2.5 DFT08010-5 DFT08020-5
SFE系列:SFE01616-3 SFE01616-6 SFE01632-3 SFE01632-6 SFE02020-3 SFE02020-6 SFE02040-3 SFE02040-6 SFE02525-3 SFE02525-6 SFE02550-3 SFE02550-6 SFE03232-3 SFE03232-6 SFE03264-3 SFE03264-6 SFE04040-3 SFE04040-6 SFE05050-3 SFE05050-6
SFM系列:SFM03205-4 SFM0325T-4 SFM03205-4 SFM0325T-4
SFK系列:SFK00401 SFK00601 SFK00801 SFK00802 SFK0082.5 SFK01002 SFK01004 SFK01202 SFK01402 SFK01602
BSH系列:BSHR0082.5-2.5 BSHR01002-3.5 BSHR01004-2.5 BSHR01204-3.5 BSHR01205-3.5 BSHR01404-3.5 BSHR01604-3 BSHR01605-3 BSHR02005-3 BSHR02505-4


TBI滚珠丝杠轴承以多年来所累积制品技术为基础,从材料、热外理、制造、检查至出货,都是以严谨的品保制度来加以管理,因此具有高信赖性。TBI公司是世界知名的大型丝杠制造商;其丝杆最大特点是滚轧丝杆技术领先;质优价廉,大量被使用于雕刻机、绕线机、木工机床、数控机床等设备上;TBI丝杆常规产品上现货;免费提供设计选型和技术咨询!本公司大量低价批发供应台湾全球滚珠TBI滚珠丝杆,品质保障,价格有优势!
可配台湾制原装螺母或国产螺母,价格实惠,备有现货,可以来图纸加工,欢迎来电咨询!
●TBI滚珠丝杆运动原理
1、按照国标GB/T17587.3-1998及应用实例,滚珠丝杠(目前已基本取代梯形丝杆,已俗称丝杆)是用来将旋转运动转化为直线运动;或将直线运动转化为旋转运动的执行元件,并具有传动效率高,定位准确等
2、当滚珠丝杠作为主动体时,螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动,被动工件可以通过螺母座和螺母连接,从而实现对应的直线运动。
全球主要滚珠丝杆生产制造商:台湾AHK滚珠丝杆,台湾璟腾 GTEN 滚珠丝杆,台湾上银 hiwin滚珠丝杆,台湾TBI滚珠丝杆,台湾PMI滚珠丝杆,中国南京工艺滚珠丝杆,汉江滚珠丝杆,韩国SBC滚珠丝杆,德国博世力士乐(原STAR)滚珠丝杆等......
●滚珠丝杆TBI滚珠丝杆的定义
  滚珠丝杆是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杆被广泛应用于各种工业设备和精密仪器。
滚珠丝杆是工具机和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。滚珠丝杆又称滚珠螺杆和滚珠丝杠杆。

东莞君驰机电设备有限公司是一家专业代理销售进口直线导轨 滚珠丝杆等自动化传动设备的公司,本公司产品丰富,型号齐全,价格实惠,全国统一售价。如有需要欢迎来电咨询!

【贴心的服务】
我们以最好的质量,最优的价格为您提供最完善的服务!顾客的满意是我们服务的宗旨,顾客的信赖是我们永远的追求!
我们将会更加努力进取,争取我们的产品遍部全国各地每个角落。多年来我们凭借良好的质量和信誉,已于几百家客户建立了长期合作的关系。 常年备有大量的现货库存,设有大型现代化立体仓库,优秀的销售团队,专业的进口滚珠丝杆工程师,快捷的物流配送,为客户提供全天候通关配货。
请需要滚珠丝杠的朋友联系:孙 生 联系电话:13537075075。

客服QQ:1827445325(一) 635572465(二)

东莞市君驰机电设备有限公司专业为您提供台湾TBI滚珠丝杆SFS01210,如有需要,可直接联系:
龙先生 15820923927 QQ交谈
